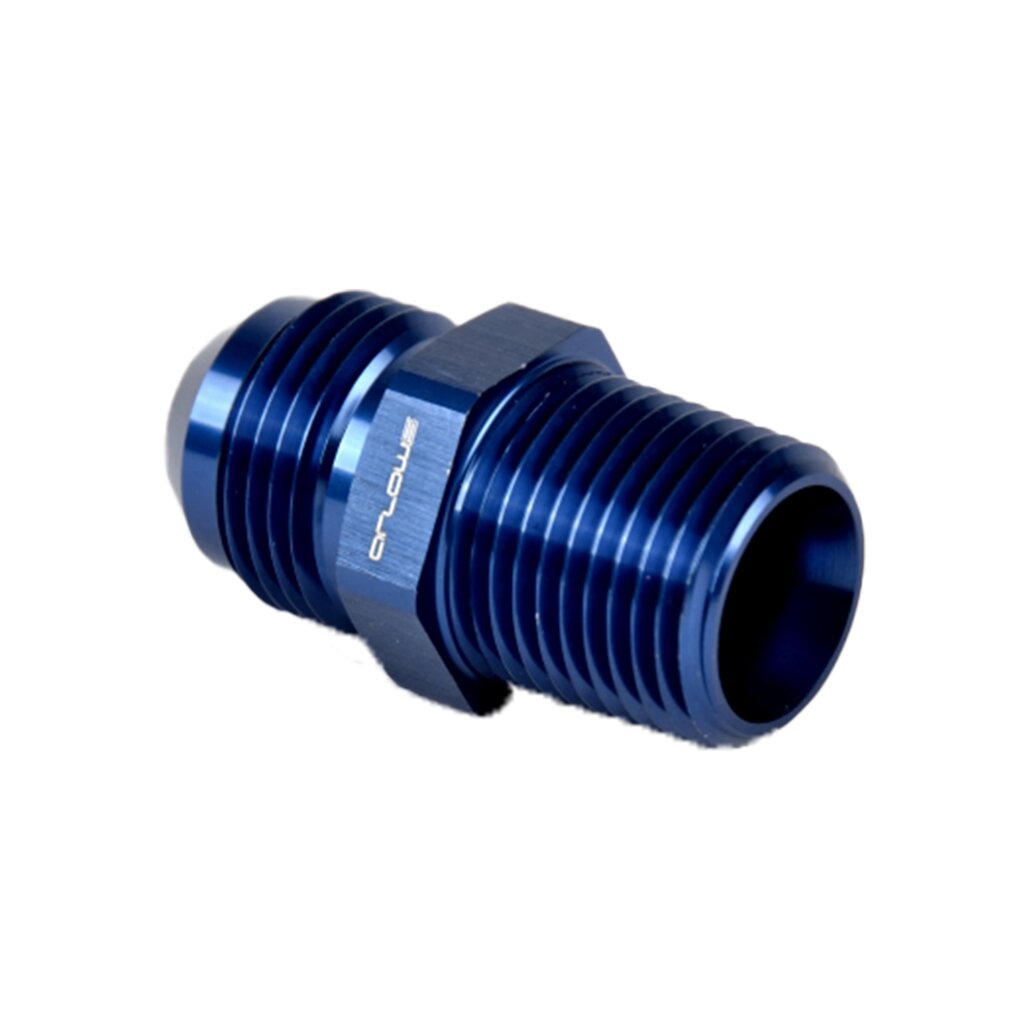

Arlows Adapter 3/4" auf Dash 10 ( Einschraubadapter )

Arlows Adapter 3/4" auf Dash 10 ( Einschraubadapter )
Zollanschluss und Dash-Leitung verbinden.

Gewinde 1: 3/4"
Gewinde 2: Dash 10 ( 7/8 - 14 UNF )
Material: Aluminium eloxiert

Die Gewindenorm des Zollanschlusses ist nicht angegeben. Bitte vor der Bestellung klären, ob Anschluss und Gegenstück tatsächlich zusammenpassen.

6,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	6,23 €*
5	6,04 €*
10	5,84 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · AR1560

Arlows Adapter 3/4" auf Dash 10 ( Einschraubadapter )

Zollanschluss und Dash-Leitung verbinden.
Der Einschraubadapter verbindet den angegebenen Zollanschluss mit einem Dash-Anschluss. Für die Auswahl sind neben der Nennweite auch die konkrete Gewindenorm und die Dichtgeometrie entscheidend. Diese Ausführung: Gewinde 1: 3/4". Gewinde 2: Dash 10 ( 7/8 - 14 UNF ).

Vorteile im Überblick

ZWEI ANSCHLUSSFORMATE

Zollanschluss und Dash-Größe sind für den Abgleich mit den vorhandenen Komponenten aufgeführt.

BAURAUM BERÜCKSICHTIGEN

Die Bauform unterstützt die Planung des Anschlusses und des anschließenden Schlauchverlaufs.

Technische Daten

Gewinde 1	3/4"
Gewinde 2	Dash 10 ( 7/8 - 14 UNF )
Material	Aluminium eloxiert
Artikelnummer	AR1560

Die Gewindenorm des Zollanschlusses ist nicht angegeben. Bitte vor der Bestellung klären, ob Anschluss und Gegenstück tatsächlich zusammenpassen.

Anwendungsgebiete

Für individuell zusammengestellte Leitungssysteme mit passender zöllischer Anschlussstelle. Vor dem Einsatz in Öl- oder Kraftstoffleitungen die Eignung aller Komponenten für Medium, Druck und Temperatur prüfen.

Montage & Hinweise

Zuerst Gewindenorm und Dichtgeometrie der Zollseite bestätigen. Nur bei bestätigtem NPT-Gewinde ein dafür freigegebenes Gewindedichtmittel verwenden. Bei anderen Gewindearten die dafür vorgesehene Abdichtung einsetzen. Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.

Häufige Frage

Ist eine Zollangabe automatisch NPT?

Nein. Eine Angabe wie 1/8 Zoll allein legt die Gewindenorm nicht fest. NPT, BSP und andere Gewinde dürfen nicht allein nach der Nennweite kombiniert werden.

Leitungsaufbau vervollständigen

Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	ZÖLLISCHE GEWINDE
Artikelnummer:	AR1560

Produkteigenschaft	Wert
Gewinde:	Dash 10
Winkel:	Gerade
Artikelgewicht:	0,10 kg
