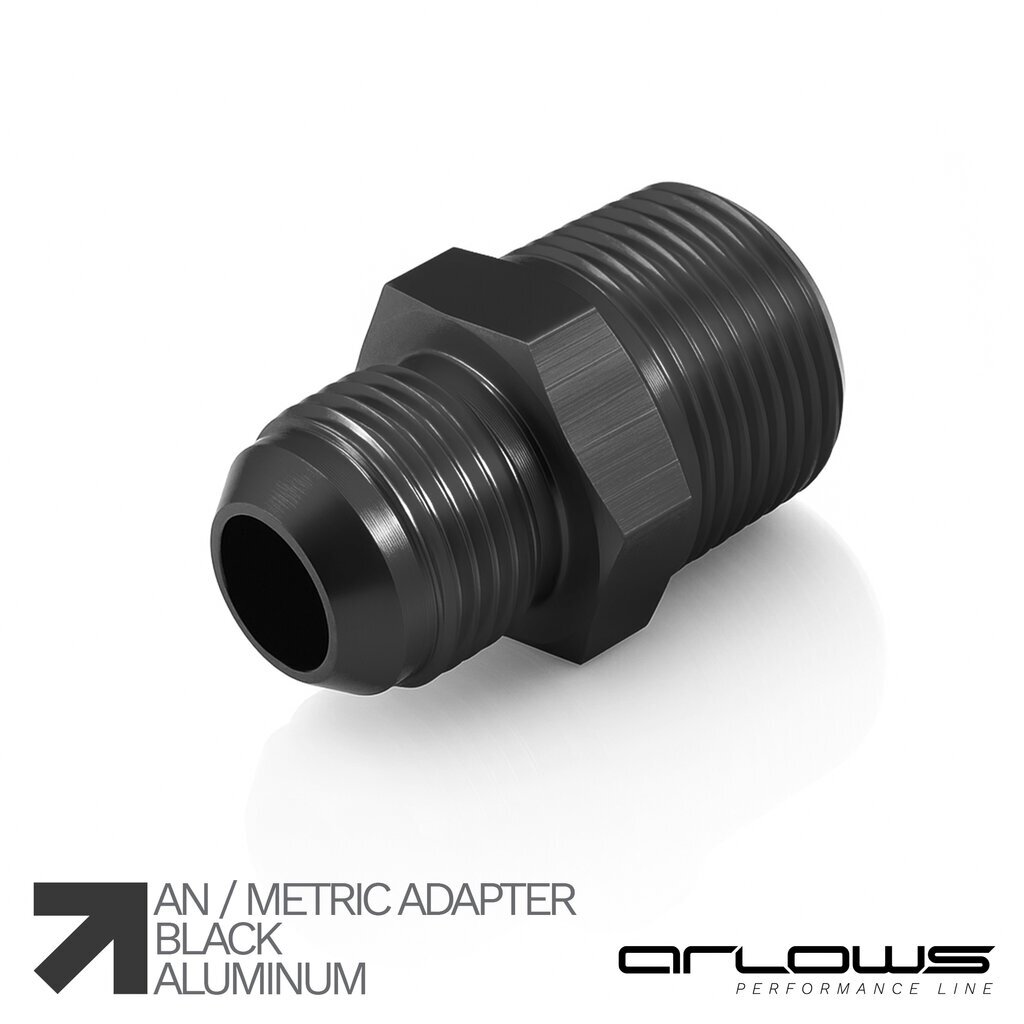

Arlows Adapter ORB 6 auf Dash 6 (Schwarz)
ORB-Port mit einer Dash-Leitung verbinden.
Der Adapter verbindet eine O-Ring-Boss-Anschlussstelle mit einem Dash-Anschluss. Auf der ORB-Seite übernimmt der mitgelieferte Dichtring die Abdichtung. Diese Ausführung: Anschluss 1: ORB 6. Anschluss 2: Dash 6.
Vorteile im Überblick
ORB AUF DASH
Die Anschlusskombination verbindet einen O-Ring-Port mit einem passenden Dash-Gegenstück.
DICHTRING ENTHALTEN
Der O-Ring gehört laut Produktangabe zum Adapter und wird an der ORB-Seite eingesetzt.
Technische Daten
| Anschluss 1 | ORB 6 |
|---|---|
| Anschluss 2 | Dash 6 |
| Material | Aluminium |
| Farbe | Schwarz |
| Dichtung | O-Ring mitgeliefert |
| Artikelnummer | AR12080 |
Anwendungsgebiete
Für kompatible ORB-Ports an entsprechend ausgelegten Komponenten im Leitungsbau. Die Anwendung setzt passende Gewinde, ausreichende Einschraubtiefe und geeignete O-Ring-Werkstoffe voraus.
Montage & Hinweise
O-Ring und Port-Dichtfläche prüfen. Den O-Ring mit einem verträglichen Montagemittel benetzen und ohne Verdrehen oder Einklemmen einsetzen. ORB dichtet am O-Ring; Gewindedichtband ersetzt diesen nicht. Einschraublänge prüfen, nach Herstellervorgabe anziehen und auf Dichtheit kontrollieren. Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.
Häufige Frage
Warum reicht ein gleich großes Gewinde nicht?
ORB und AN-Konusanschlüsse unterscheiden sich in der Dichtgeometrie. Die ORB-Seite benötigt einen dafür ausgelegten O-Ring-Port.
Leitungsaufbau vervollständigen
Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.
DASH-KOMPONENTEN ENTDECKEN >| Hersteller: | Arlows |
| Kategorie: | ORB GEWINDE |
| Artikelnummer: | AR12080 |
| Artikelgewicht: | 0,10 Kg |
