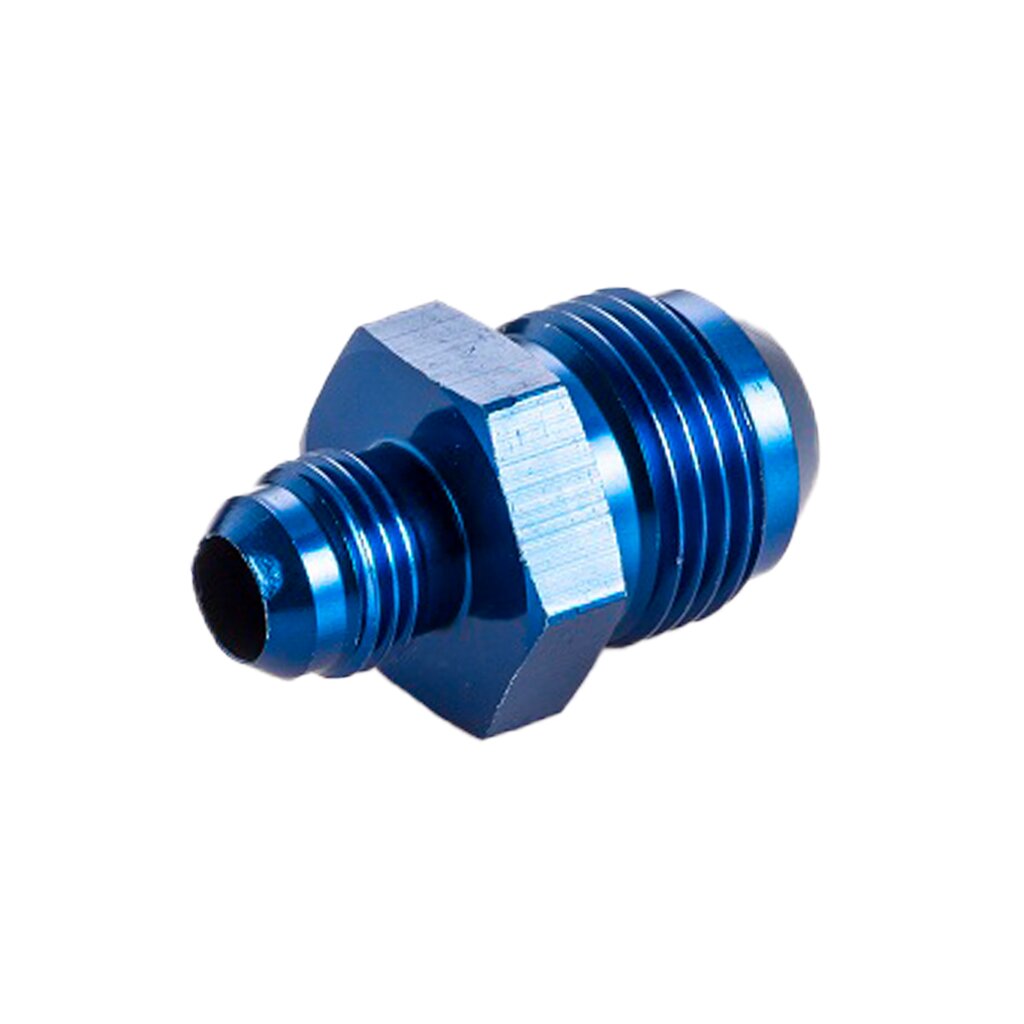

Arlows Reduzierer Dash 8 auf Dash 12 ( männlich auf männlich )

Arlows Reduzierer Dash 8 auf Dash 12 ( männlich auf männlich )
Dash-Anschlüsse gezielt verbinden.

Gewinde 1: Dash 8 ( 3/4 - 16 UNF )
Gewinde 2: Dash 12; Gewindemaß bestätigen
Material: Aluminium eloxiert
Ausführung: männlich auf männlich

Das konkrete Zollgewindemaß ist in den Produktdaten widersprüchlich. Bitte vor der Bestellung bestätigen lassen.

6,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	6,30 €*
4	6,10 €*
8	5,91 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · AR1596

Arlows Reduzierer Dash 8 auf Dash 12 ( männlich auf männlich )

Dash-Anschlüsse gezielt verbinden.
Der Adapter verbindet die angegebenen Dash-Größen und erleichtert den Aufbau einer abgestimmten Leitungsführung. Anschlussgröße und Gewindeausführung lassen sich direkt mit den vorhandenen Fittings vergleichen. Diese Ausführung: Gewinde 1: Dash 8 ( 3/4 - 16 UNF ). Gewinde 2: Dash 12; Gewindemaß bestätigen.

Vorteile im Überblick

GEZIELTER ÜBERGANG

Zwei Anschlussgrößen in einem Bauteil vereinfachen die Anpassung vorhandener Komponenten.

LEITUNGSFÜHRUNG PLANEN

Die angegebene Bauform hilft, Fittings und Schlauchverlauf auf den verfügbaren Bauraum abzustimmen.

Technische Daten

Gewinde 1	Dash 8 ( 3/4 - 16 UNF )
Gewinde 2	Dash 12; Gewindemaß bestätigen
Material	Aluminium eloxiert
Ausführung	männlich auf männlich
Farbe	Blau
Artikelnummer	AR1596

Das konkrete Zollgewindemaß ist in den Produktdaten widersprüchlich. Bitte vor der Bestellung bestätigen lassen.

Anwendungsgebiete

Für Übergänge zwischen unterschiedlichen Dash-Anschlüssen in individuell aufgebauten Leitungen. Bei Öl- oder Kraftstoffsystemen müssen Medium, Betriebsdruck, Temperatur und Dichtsystem für alle Komponenten freigegeben sein.

Montage & Hinweise

Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.

Häufige Frage

Welche Anschlüsse müssen passen?

Dash-Größe, Innen- oder Außengewinde und Dichtfläche müssen auf jeder Seite zum Gegenstück passen. Eine passende Gewindegröße allein bestätigt noch keine kompatible Abdichtung.

Leitungsaufbau vervollständigen

Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	GERADE
Artikelnummer:	AR1596

Produkteigenschaft	Wert
Winkel:	Gerade
Ausführung:	Reduzierer
Gewinde:	Dash 8 Dash 12
Artikelgewicht:	0,10 kg
