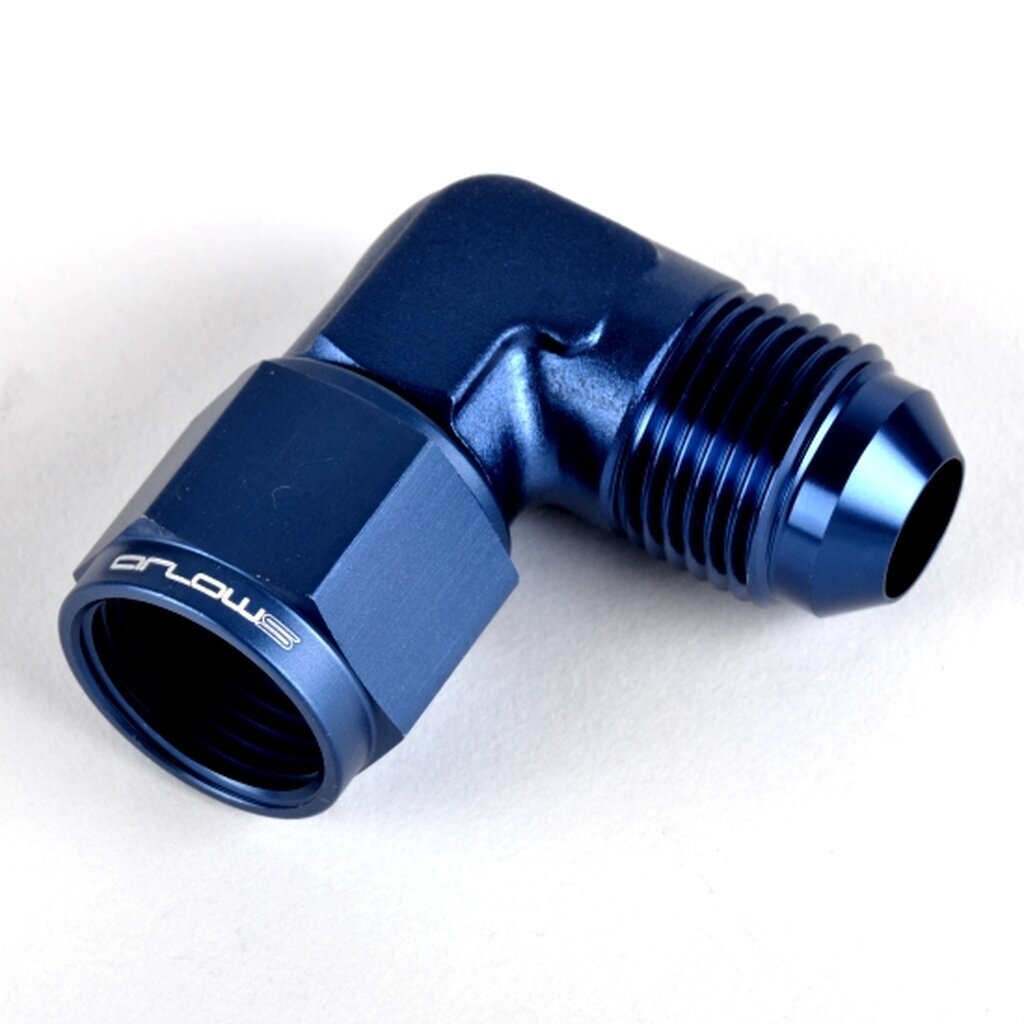

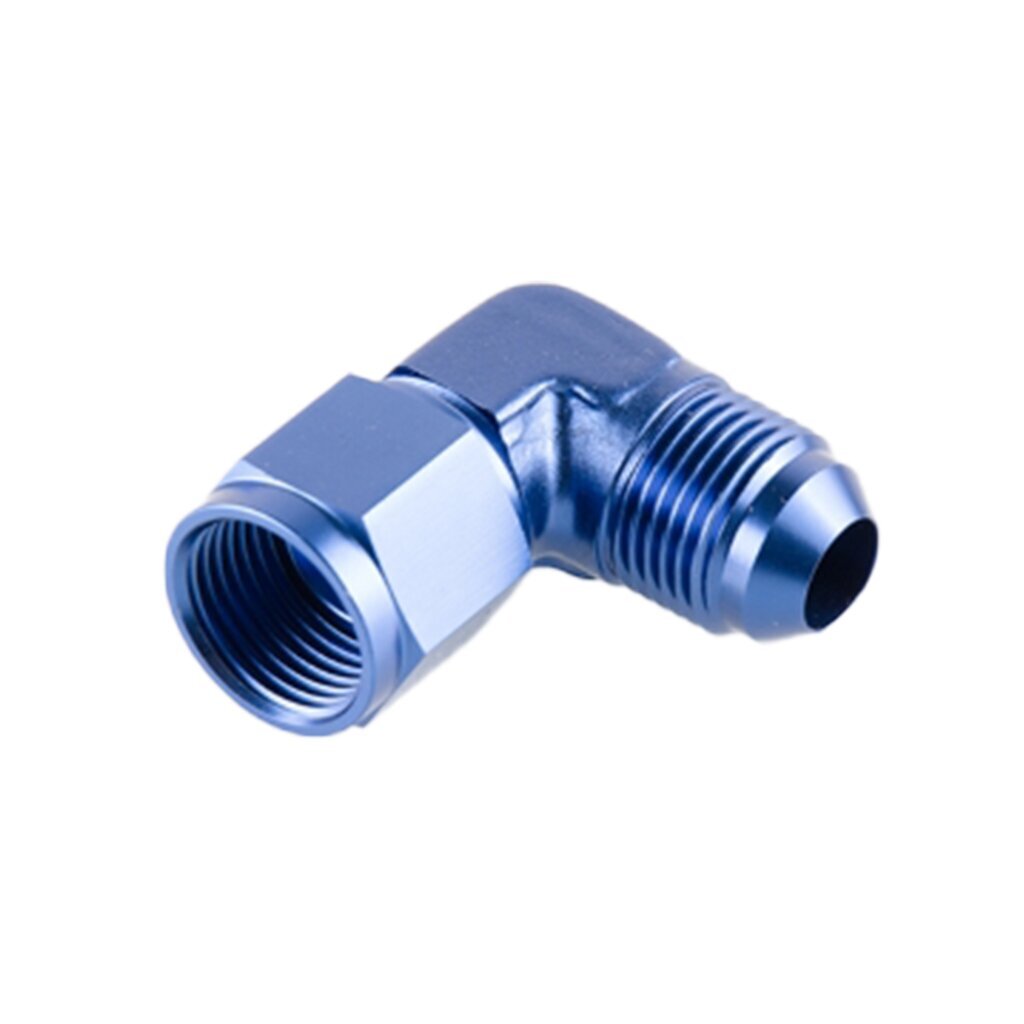

Arlows Verbinder Dash 10 - 90° - ( männlich - weiblich )

Arlows Verbinder Dash 10 - 90° - ( männlich - weiblich )

Dash-Anschlüsse passend miteinander verbinden.

Dash-Größe: Dash 10
Winkel: 90°
Material: Aluminium
Oberfläche: Eloxiert
Gewinde: 7 /8 - 14UNF

15,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	14,87 €*
5	14,72 €*
10	14,56 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · VERBINDER

Arlows Verbinder Dash 10 - 90° - ( männlich - weiblich )

Dash-Anschlüsse passend miteinander verbinden.
Der eloxierte Aluminiumverbinder schafft einen Übergang zwischen kompatiblen Dash-Gegenstücken. Wähle Anschlussausführung und Bauform passend zum vorhandenen Anschluss und zum geplanten Leitungsverlauf.

Diese Ausführung: Dash 10, 90°.

Deine Vorteile

PASSENDE GEGENSTÜCKE

Die Anschlussausführung zeigt, welche Innen- beziehungsweise Außengewinde für den Übergang erforderlich sind.

LEITUNGSVERLAUF PLANEN

Bauform und Anschlussrichtung helfen, die Leitung ohne unnötige Spannung zu verlegen.

ALUMINIUM

Der Aluminiumkörper unterstützt einen gewichtsbewussten Leitungsaufbau.

Technische Daten

Hersteller	Arlows
Artikelnummer	AR4058
Dash-Größe	Dash 10
Bauteil	Verbinder
Winkel	90°
Material	Aluminium
Oberfläche	Eloxiert
Gewinde	7 /8 - 14UNF
Anschlüsse	1× männlich / 1× weiblich

Anwendungsgebiete

Für individuell zusammengestellte Öl- oder Kraftstoffleitungen, sofern alle Bauteile für Medium, Druck und Temperatur geeignet sind. Die Auswahl erfolgt nach Anschlussgeometrie und Bauraum.

Montage & Hinweise

Beide Anschlussseiten und die Dichtflächen vor der Montage prüfen. Gewinde von Hand ansetzen, beim Festziehen gegenhalten und die Leitungen ohne Zug oder Verdrehung verlegen. Bei Dash-/AN-Konusverbindungen erfolgt die Abdichtung an der passenden Dichtfläche, nicht mit Gewindedichtband. Anzugsvorgaben der verwendeten Komponenten beachten und die fertige Verbindung vor Inbetriebnahme auf Dichtheit prüfen.

Die zulässigen Betriebsbedingungen richten sich nach den Freigaben aller eingesetzten Komponenten.

Häufige Frage

Passt der Anschluss allein aufgrund der Dash-Größe?

Nein. Auch Gewindeausführung, Dichtfläche und Einbauraum müssen zum Gegenstück passen.

Leitungsaufbau passend ergänzen

Gegenstücke, Leitungen und Befestigung passend zu Anschluss und Anwendung auswählen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	VERBINDER 90 GRAD
Artikelnummer:	AR4058

Produkteigenschaft	Wert
Gewinde:	Dash 10
Ausführung:	Verbinder
Winkel:	90°
Artikelgewicht:	0,10 kg
