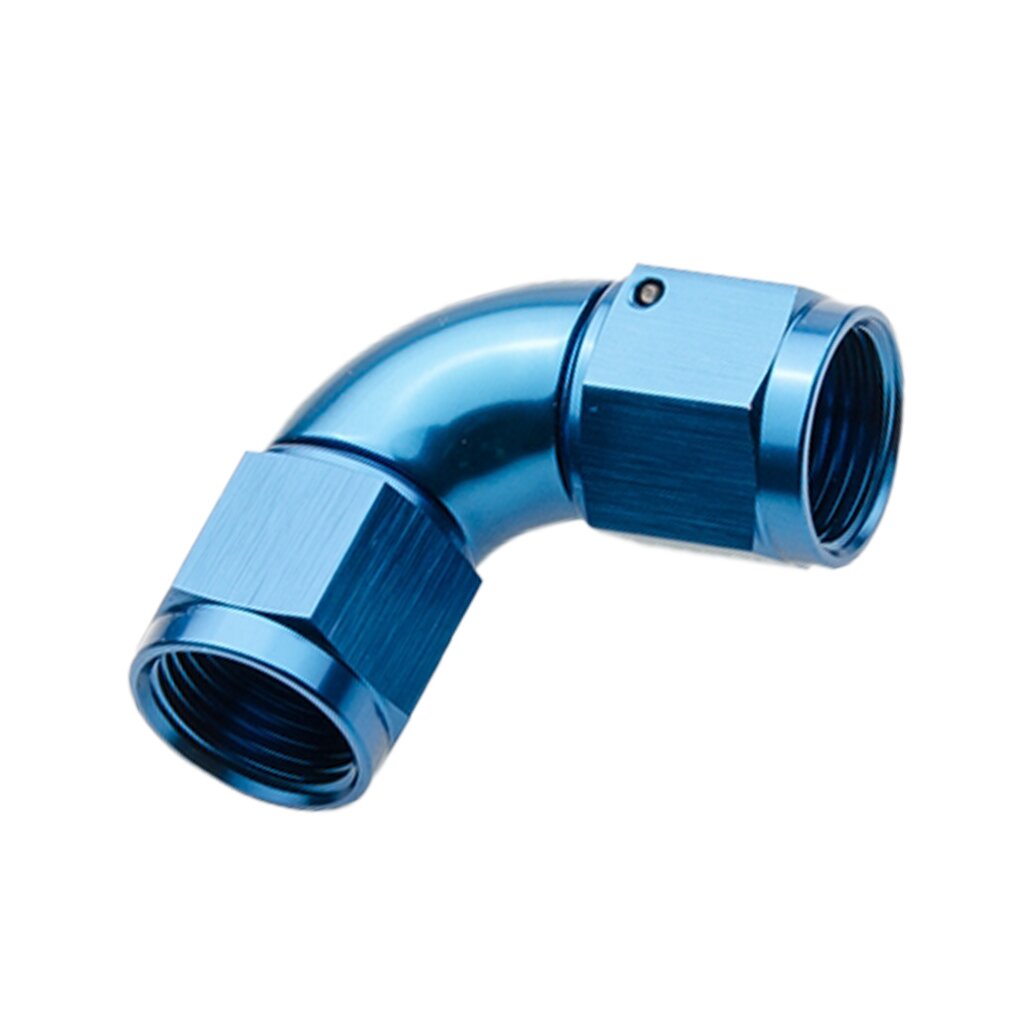

Arlows Verbinder Dash 4 - 90° - High Flow ( 7/16 - 20 UNF: Weiblich )

Arlows Verbinder Dash 4 - 90° - High Flow ( 7/16 - 20 UNF: Weiblich )

90°-Umlenkung mit durchgehendem Strömungsquerschnitt.

Dash-Größe: Dash 4
Winkel: 90°
Material: Aluminium
Oberfläche: Eloxiert
Gewinde: 7/16 - 20 UNF

15,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	14,87 €*
5	14,41 €*
10	13,94 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · HIGH-FLOW-WINKELVERBINDER

Arlows Verbinder Dash 4 - 90° - High Flow ( 7/16 - 20 UNF: Weiblich )

90°-Umlenkung mit durchgehendem Strömungsquerschnitt.
Der High-Flow-Verbinder besitzt ein aus dem Vollen CNC-gefrästes Verbindungsstück. Laut Produktbeschreibung verjüngt sich der Querschnitt im Verbinder nicht; der großzügige Radius unterstützt eine strömungsgünstige Umlenkung.

Diese Ausführung: Dash 4, 90°.

Deine Vorteile

HIGH-FLOW-BAUFORM

Der beschriebene gleichbleibende Querschnitt vermeidet eine zusätzliche Verengung innerhalb des Verbinders.

ZWEI INNENGEWINDE

Die weiblichen Anschlüsse verbinden passende männliche Dash-Gegenstücke über einen 90°-Bogen.

ALUMINIUM

Der Aluminiumkörper unterstützt einen gewichtsbewussten Leitungsaufbau.

Technische Daten

Hersteller	Arlows
Artikelnummer	AR3216
Dash-Größe	Dash 4
Bauteil	High-Flow-Winkelverbinder
Winkel	90°
Material	Aluminium
Oberfläche	Eloxiert
Gewinde	7/16 - 20 UNF
Anschlüsse	2× weiblich
Fertigung	CNC-gefertigt

Anwendungsgebiete

Für passende Dash-Leitungsanschlüsse, bei denen eine 90°-Umlenkung mit zwei weiblichen Anschlüssen benötigt wird. Den Bauraum für den größeren Bogen vorab prüfen.

Montage & Hinweise

Bogenposition und Freiraum vor dem Festziehen prüfen. Beide Gegenstücke gerade ansetzen, mit geeignetem Werkzeug gegenhalten und die Leitungen ohne Verdrehung oder Zug anschließen. Bei Dash-/AN-Konusverbindungen erfolgt die Abdichtung an der passenden Dichtfläche, nicht mit Gewindedichtband. Anzugsvorgaben der verwendeten Komponenten beachten und die fertige Verbindung vor Inbetriebnahme auf Dichtheit prüfen.

Die zulässigen Betriebsbedingungen richten sich nach den Freigaben aller eingesetzten Komponenten.

Häufige Frage

Passt der Anschluss allein aufgrund der Dash-Größe?

Nein. Auch Gewindeausführung, Dichtfläche und Einbauraum müssen zum Gegenstück passen.

Leitungsaufbau passend ergänzen

Gegenstücke, Leitungen und Befestigung passend zu Anschluss und Anwendung auswählen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	VERBINDER 90 GRAD
Artikelnummer:	AR3216

Produkteigenschaft	Wert
Ausführung:	Verbinder
Gewinde:	Dash 4
Winkel:	90°
Artikelgewicht:	0,10 kg
