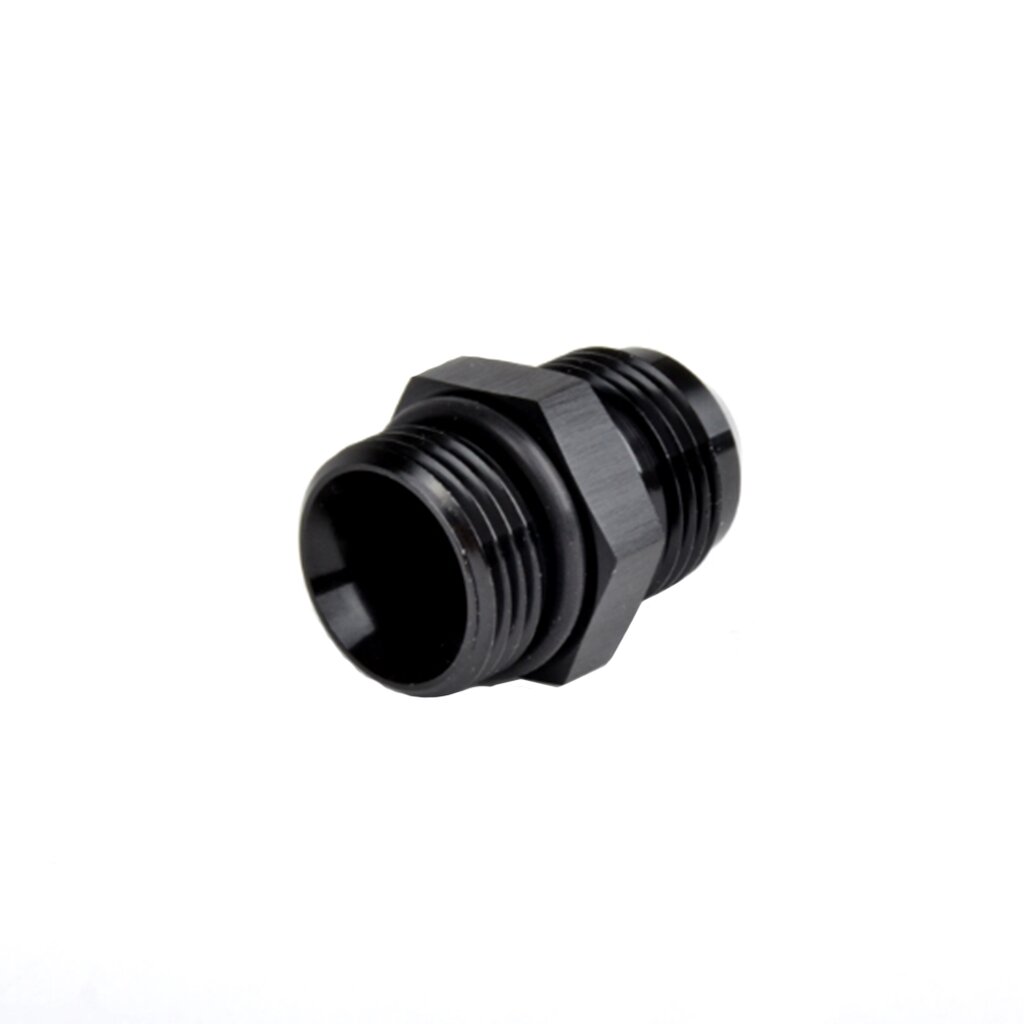

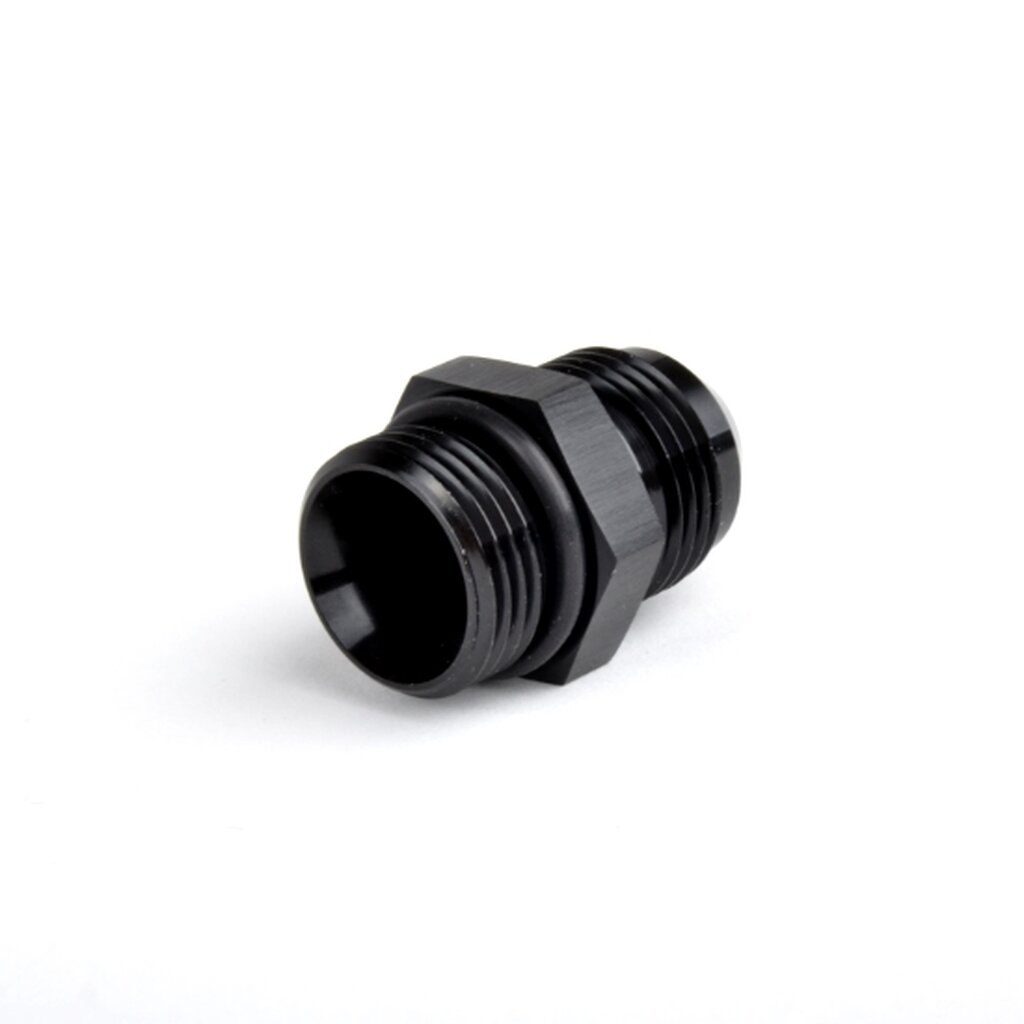

Arlows Adapter 9/16 - 18 UNF ( Dash 6 ) auf Dash 6 ( Einschraubadapter ) Schwarz

Arlows Adapter 9/16 - 18 UNF ( Dash 6 ) auf Dash 6 ( Einschraubadapter ) Schwarz

Arlows Adapter 9/16 - 18 UNF ( Dash 6 ) auf Dash 6 ( Einschraubadapter ) Schwarz
UNF-Port und Dash-Konusanschluss verbinden.

Gewinde 1: 9/16 - 18 UNF ( Dash 6 )
Gewinde 2: Dash 6 männlich
Material: Aluminium
Farbe: Schwarz eloxiert

5,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	5,27 €*
5	5,11 €*
10	4,94 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · AR7522

Arlows Adapter 9/16 - 18 UNF ( Dash 6 ) auf Dash 6 ( Einschraubadapter ) Schwarz

UNF-Port und Dash-Konusanschluss verbinden.
Dieser Adapter verbindet ein UNF-Außengewinde mit Dichtfläche unter dem Sechskant mit einem Dash-Außengewinde mit konischer Dichtfläche. So werden zwei unterschiedliche Anschlussgeometrien miteinander kombiniert. Diese Ausführung: Gewinde 1: 9/16 - 18 UNF ( Dash 6 ). Gewinde 2: Dash 6 männlich.

Vorteile im Überblick

ZWEI DICHTGEOMETRIEN

Portseite und Dash-Seite sind für unterschiedliche Dichtflächen ausgelegt.

GEWINDE SEPARAT PRÜFEN

Beide Anschlüsse werden einzeln aufgeführt, um Fehlzuordnungen zu vermeiden.

Technische Daten

Gewinde 1	9/16 - 18 UNF ( Dash 6 )
Gewinde 2	Dash 6 männlich
Material	Aluminium
Farbe	Schwarz eloxiert
Artikelnummer	AR7522

Anwendungsgebiete

Für passende UNF-Anschlussaufnahmen, die eine Abdichtung unter dem Sechskant vorsehen, und ein kompatibles Dash-Gegenstück auf der anderen Seite.

Montage & Hinweise

Metrische bzw. gerade Portgewinde nur mit der zur Dichtfläche passenden Dichtung montieren. Gewindedichtband ersetzt diese Abdichtung nicht. Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.

Häufige Frage

Ist dieser Adapter automatisch ein ORB-Adapter?

Die Produktangabe beschreibt eine Dichtfläche unter dem Sechskant. Dichtungsart und Portgeometrie müssen konkret geprüft werden; eine ORB-Ausführung wird daraus nicht pauschal abgeleitet.

Leitungsaufbau vervollständigen

Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	UNF GEWINDE
Artikelnummer:	AR7522

Produkteigenschaft	Wert
Winkel:	Gerade
Gewinde:	Dash 6
Artikelgewicht:	0,10 kg
