Arlows Adapter / T-Stück 1/4" NPT auf 2x Dash 6 " männlich

Arlows Adapter/T-Stück 1/4" NPT auf 2x Dash 6 " männlich
Einen NPT-Anschluss auf zwei Dash-Anschlüsse verteilen.

Gewinde: 2x Dash 6/1x 1/4" NPT; Gewindemaß bestätigen
Material: Aluminium eloxiert

Das konkrete Zollgewindemaß ist in den Produktdaten widersprüchlich. Bitte vor der Bestellung bestätigen lassen.

11,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	11,03 €*
5	10,69 €*
10	10,34 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · AR3735

Arlows Adapter/T-Stück 1/4" NPT auf 2x Dash 6 " männlich

Einen NPT-Anschluss auf zwei Dash-Anschlüsse verteilen.

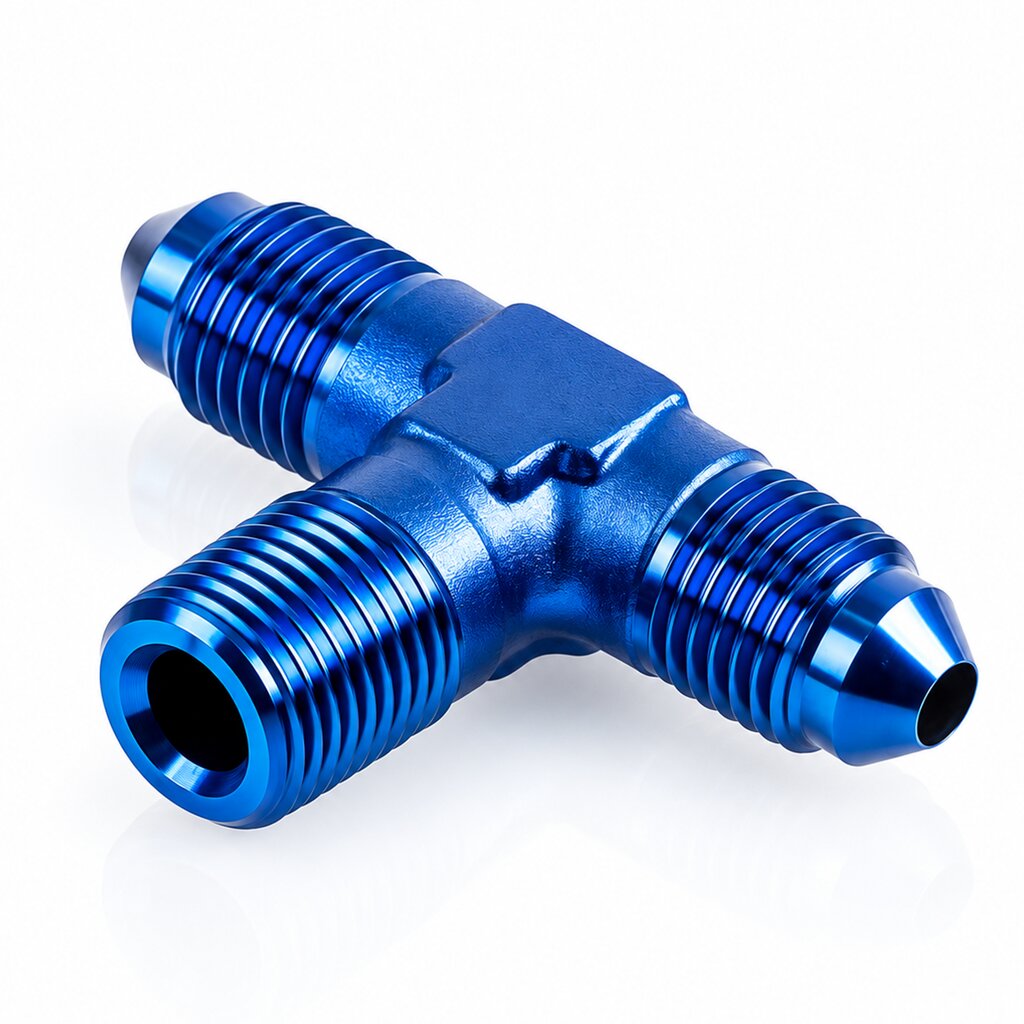

Das Aluminium-T-Stück kombiniert einen NPT-Anschluss mit zwei männlichen Dash-Anschlüssen. Die kompakte Verzweigung erleichtert die Planung zweier Leitungswege an einer geeigneten Anschlussstelle. Diese Ausführung: Gewinde: 2x Dash 6/1x 1/4" NPT; Gewindemaß bestätigen.

Vorteile im Überblick

DREI ANSCHLÜSSE

Ein NPT-Port und zwei Dash-Anschlüsse werden in einem Bauteil kombiniert.

T-FÖRMIGE VERZWEIGUNG

Die Bauform ermöglicht zwei Abgänge an einer gemeinsamen Anschlussstelle.

Technische Daten

Gewinde	2x Dash 6/1x 1/4" NPT; Gewindemaß bestätigen
Material	Aluminium eloxiert
Artikelnummer	AR3735

Das konkrete Zollgewindemaß ist in den Produktdaten widersprüchlich. Bitte vor der Bestellung bestätigen lassen.

Anwendungsgebiete

Für individuell ausgelegte Leitungsverzweigungen mit passenden NPT- und Dash-Gegenstücken. Der erforderliche Durchfluss und die Freigaben für Medium, Druck und Temperatur sind systembezogen zu prüfen.

Montage & Hinweise

NPT-Gewinde mit einem für das Medium geeigneten, vom Komponentenhersteller freigegebenen Gewindedichtmittel montieren. Kein überschüssiges Dichtmittel in den Strömungsweg bringen. Anschluss nicht durch Zurückdrehen ausrichten. Nach der Montage die Verbindung auf Dichtheit prüfen. Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.

Häufige Frage

Werden beide Anschlussarten gleich abgedichtet?

Nein. NPT benötigt eine passende Gewindeabdichtung. Auf der Dash-Seite ist die dafür vorgesehene Konusdichtfläche maßgeblich.

Leitungsaufbau vervollständigen

Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	ZÖLLISCHE GEWINDE
Artikelnummer:	AR3735

Produkteigenschaft	Wert
Farbe:	Blau
Gewinde:	Dash 6
Ausführung:	Adapter
Winkel:	T-Stück
Artikelgewicht:	0,10 kg
