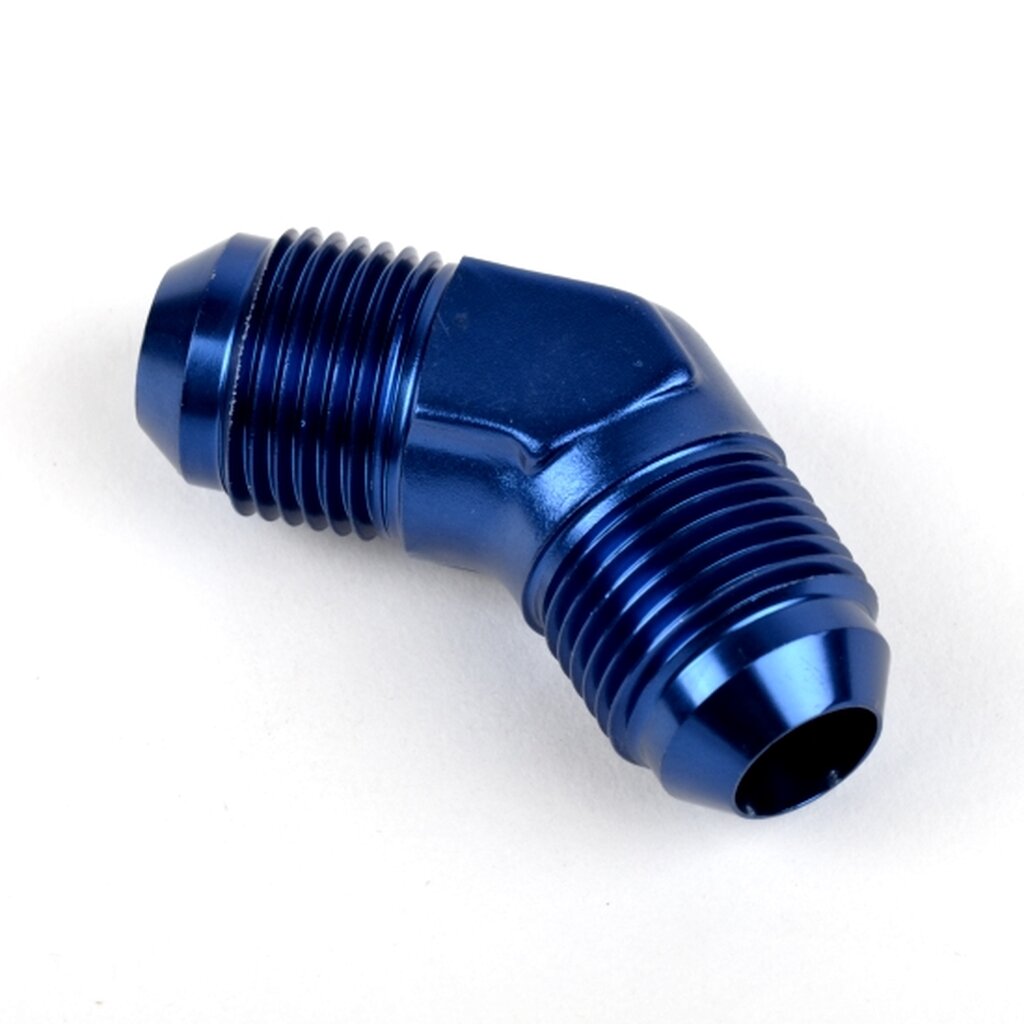

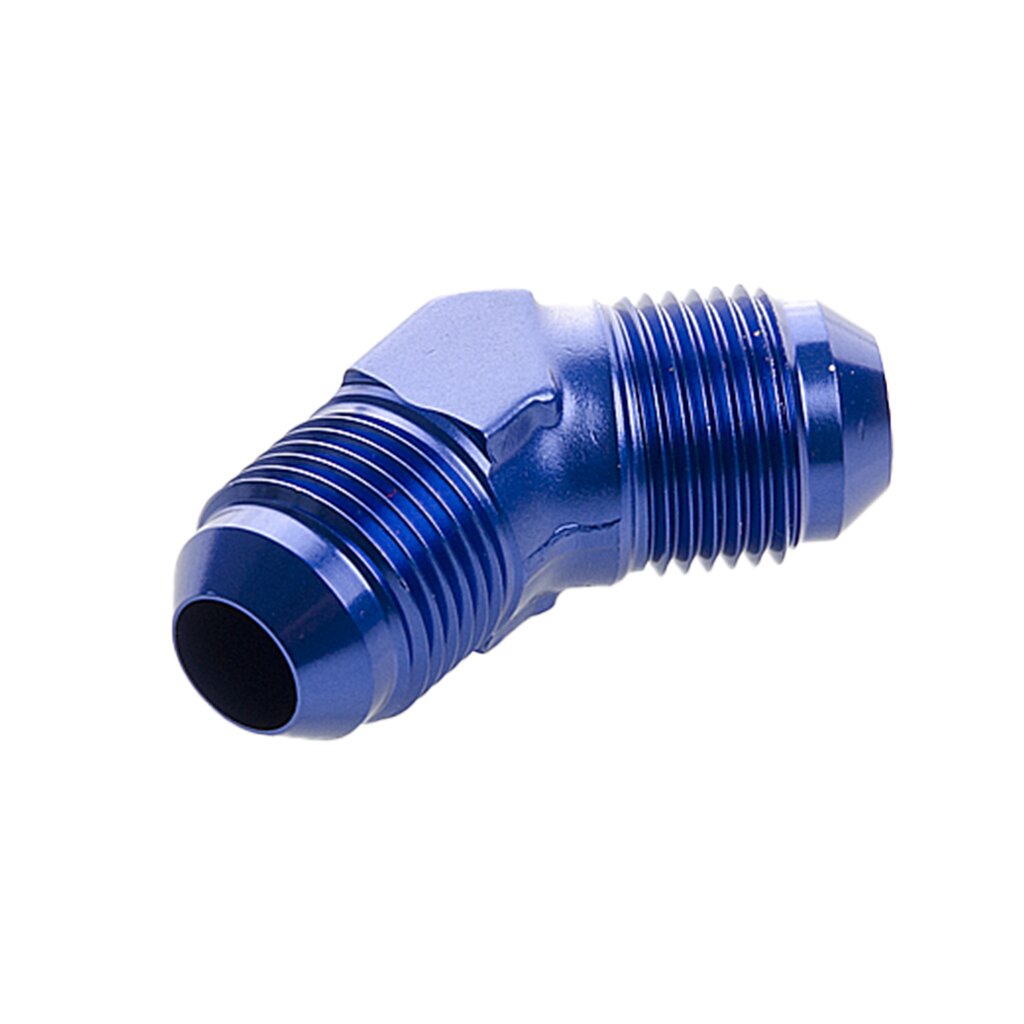

Arlows Verbinder - 45° - ( männlich - männlich )

Arlows Verbinder - 45° - ( männlich - männlich )

Dash-Anschlüsse passend miteinander verbinden.

Auswahl: Größe und Ausführung nach gewählter Variante
Winkel: 45°
Material: Aluminium
Oberfläche: Eloxiert
Anschlüsse: 2× männlich

Größe

5,16 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	5,49 €*
5	5,49 €*
10	5,49 €*

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Sofort verfügbar

Beschreibung
Produkt Tags

ARLOWS · VERBINDER

Arlows Verbinder - 45° - ( männlich - männlich )

Dash-Anschlüsse passend miteinander verbinden.
Der eloxierte Aluminiumverbinder schafft einen Übergang zwischen kompatiblen Dash-Gegenstücken. Wähle Anschlussausführung und Bauform passend zum vorhandenen Anschluss und zum geplanten Leitungsverlauf.

Größe und Ausführung bitte über die gewünschte Variante wählen.

Deine Vorteile

PASSENDE GEGENSTÜCKE

Die Anschlussausführung zeigt, welche Innen- beziehungsweise Außengewinde für den Übergang erforderlich sind.

LEITUNGSVERLAUF PLANEN

Bauform und Anschlussrichtung helfen, die Leitung ohne unnötige Spannung zu verlegen.

ALUMINIUM

Der Aluminiumkörper unterstützt einen gewichtsbewussten Leitungsaufbau.

Technische Daten

Hersteller	Arlows
Artikelnummer	AR8388
Auswahl	Größe und Ausführung nach gewählter Variante
Bauteil	Verbinder
Winkel	45°
Material	Aluminium
Oberfläche	Eloxiert
Anschlüsse	2× männlich

Anwendungsgebiete

Für individuell zusammengestellte Öl- oder Kraftstoffleitungen, sofern alle Bauteile für Medium, Druck und Temperatur geeignet sind. Die Auswahl erfolgt nach Anschlussgeometrie und Bauraum.

Montage & Hinweise

Beide Anschlussseiten und die Dichtflächen vor der Montage prüfen. Gewinde von Hand ansetzen, beim Festziehen gegenhalten und die Leitungen ohne Zug oder Verdrehung verlegen. Bei Dash-/AN-Konusverbindungen erfolgt die Abdichtung an der passenden Dichtfläche, nicht mit Gewindedichtband. Anzugsvorgaben der verwendeten Komponenten beachten und die fertige Verbindung vor Inbetriebnahme auf Dichtheit prüfen.

Die zulässigen Betriebsbedingungen richten sich nach den Freigaben aller eingesetzten Komponenten.

Häufige Frage

Passt der Anschluss allein aufgrund der Dash-Größe?

Nein. Auch Gewindeausführung, Dichtfläche und Einbauraum müssen zum Gegenstück passen.

Leitungsaufbau passend ergänzen

Gegenstücke, Leitungen und Befestigung passend zu Anschluss und Anwendung auswählen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	VERBINDER 45 GRAD
Artikelnummer:	AR8388

Produkteigenschaft	Wert
Gewinde:	Dash 10 Dash 4 Dash 6 Dash 8 Dash 12
Ausführung:	Verbinder
Winkel:	45°
Artikelgewicht:	0,10 kg
