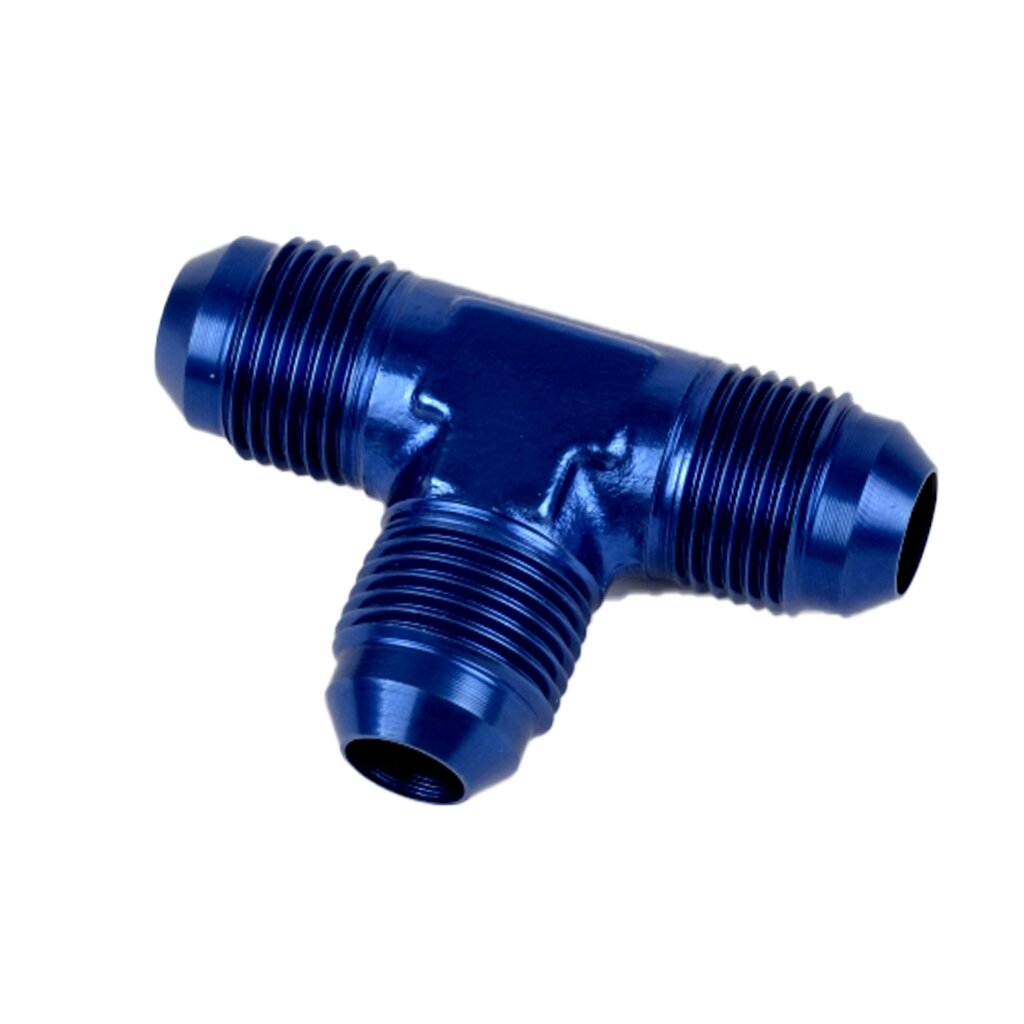

ARLOWS · T-STÜCKArlows Verbinder / T-Stück 2x Dash 8 ( 3/4 - 16 UNF ) 1x 3/8
Drei Anschlüsse in einem Leitungsabzweig.
Das Aluminium-T-Stück verbindet passende Leitungsabschnitte an einer gemeinsamen Verzweigung. Die jeweilige Anschlussanordnung hilft dir, Abgänge und Gegenstücke gezielt aufeinander abzustimmen.
Diese Ausführung: Dash 8, Blau.
Deine Vorteile
T-FÖRMIGE VERZWEIGUNG
Drei Anschlüsse bündeln den Übergang zwischen mehreren Leitungswegen in einem Bauteil.
ANSCHLUSSANORDNUNG WÄHLEN
Die Ausrichtung der Anschlüsse bestimmt, welche Gegenstücke und welcher Bauraum benötigt werden.
ALUMINIUM
Der Aluminiumkörper unterstützt einen gewichtsbewussten Leitungsaufbau.
Technische Daten
| Hersteller |
Arlows |
| Artikelnummer |
AR7530 |
| Dash-Größe |
Dash 8 |
| Bauteil |
T-Stück |
| Material |
Aluminium |
| Oberfläche |
Eloxiert |
| Farbe |
Blau |
| Gewinde |
3/4 - 16 UNF |
| Anschlussgrößen |
2× Dash 8 / 1× 3/8" |
Hinweis: Die Gewindenorm des zusätzlichen Zollanschlusses ist nicht angegeben. Vor Bestellung klären; die Zollgröße allein bestätigt kein NPT-Gewinde.
Anwendungsgebiete
Für individuell ausgelegte Leitungsverzweigungen. Den benötigten Durchfluss und die passende Anschlusskombination für jeden Abgang separat prüfen.
Montage & Hinweise
Alle Anschlüsse vor der Montage mit den Gegenstücken vergleichen. T-Stück spannungsfrei ausrichten und Leitungen so abstützen, dass keine Zug- oder Hebelkräfte auf die Verzweigung wirken. Unbenutzte Anschlüsse mit geeigneten, passenden Verschlüssen abdichten. Bei Dash-/AN-Konusverbindungen erfolgt die Abdichtung an der passenden Dichtfläche, nicht mit Gewindedichtband. Anzugsvorgaben der verwendeten Komponenten beachten und die fertige Verbindung vor Inbetriebnahme auf Dichtheit prüfen.
Die zulässigen Betriebsbedingungen richten sich nach den Freigaben aller eingesetzten Komponenten.
Häufige Frage
Passt der Anschluss allein aufgrund der Dash-Größe?
Nein. Auch Gewindeausführung, Dichtfläche und Einbauraum müssen zum Gegenstück passen.
Leitungsaufbau passend ergänzen
Gegenstücke, Leitungen und Befestigung passend zu Anschluss und Anwendung auswählen.
