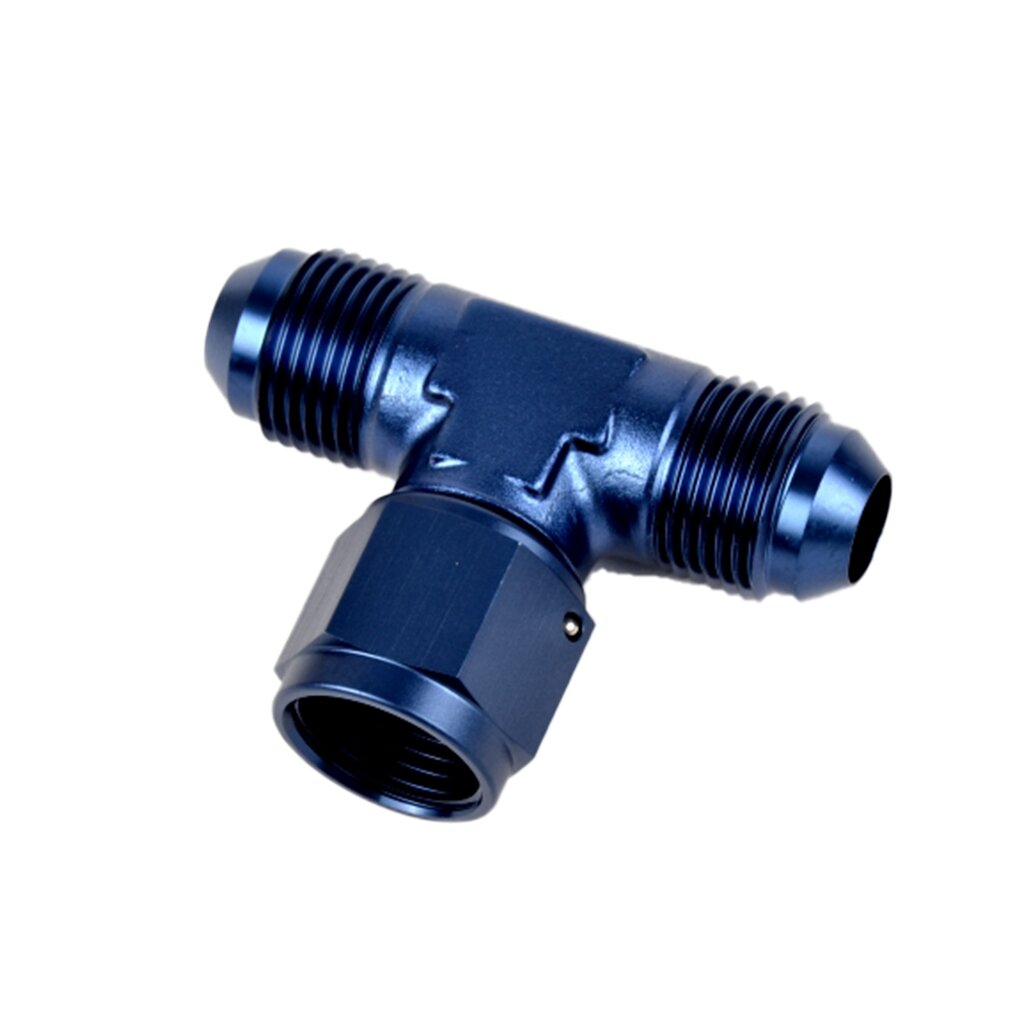

Arlows Verbinder / T-Stück Dash 16 ( weiblich - männlich - männlich )

Arlows Verbinder / T-Stück Dash 16 ( weiblich - männlich - männlich )

Drei Anschlüsse in einem Leitungsabzweig.

Dash-Größe: Dash 16
Material: Aluminium
Oberfläche: Eloxiert
Farbe: Blau
Gewinde: 1-5/16 -12UNF

22,49 €

inkl. 19% USt. , zzgl. (Paketversand)

ab	Stückpreis
2	22,27 €*
5	22,27 €*
10	22,27 €*

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage

Beschreibung
Produkt Tags

ARLOWS · T-STÜCK

Arlows Verbinder / T-Stück Dash 16 ( weiblich - männlich - männlich )

Drei Anschlüsse in einem Leitungsabzweig.
Das Aluminium-T-Stück verbindet passende Leitungsabschnitte an einer gemeinsamen Verzweigung. Die jeweilige Anschlussanordnung hilft dir, Abgänge und Gegenstücke gezielt aufeinander abzustimmen.

Diese Ausführung: Dash 16, Blau.

Deine Vorteile

T-FÖRMIGE VERZWEIGUNG

Drei Anschlüsse bündeln den Übergang zwischen mehreren Leitungswegen in einem Bauteil.

ANSCHLUSSANORDNUNG WÄHLEN

Die Ausrichtung der Anschlüsse bestimmt, welche Gegenstücke und welcher Bauraum benötigt werden.

ALUMINIUM

Der Aluminiumkörper unterstützt einen gewichtsbewussten Leitungsaufbau.

Technische Daten

Hersteller	Arlows
Artikelnummer	AR8195
Dash-Größe	Dash 16
Bauteil	T-Stück
Material	Aluminium
Oberfläche	Eloxiert
Farbe	Blau
Gewinde	1-5/16 -12UNF
Anschlüsse	2× männlich / 1× weiblich
Anschlussgrößen	3× Dash 16
Fertigung	CNC-gefertigt

Anwendungsgebiete

Für individuell ausgelegte Leitungsverzweigungen. Den benötigten Durchfluss und die passende Anschlusskombination für jeden Abgang separat prüfen.

Montage & Hinweise

Alle Anschlüsse vor der Montage mit den Gegenstücken vergleichen. T-Stück spannungsfrei ausrichten und Leitungen so abstützen, dass keine Zug- oder Hebelkräfte auf die Verzweigung wirken. Unbenutzte Anschlüsse mit geeigneten, passenden Verschlüssen abdichten. Bei Dash-/AN-Konusverbindungen erfolgt die Abdichtung an der passenden Dichtfläche, nicht mit Gewindedichtband. Anzugsvorgaben der verwendeten Komponenten beachten und die fertige Verbindung vor Inbetriebnahme auf Dichtheit prüfen.

Die zulässigen Betriebsbedingungen richten sich nach den Freigaben aller eingesetzten Komponenten.

Häufige Frage

Passt der Anschluss allein aufgrund der Dash-Größe?

Nein. Auch Gewindeausführung, Dichtfläche und Einbauraum müssen zum Gegenstück passen.

Leitungsaufbau passend ergänzen

Gegenstücke, Leitungen und Befestigung passend zu Anschluss und Anwendung auswählen.

DASH-KOMPONENTEN ENTDECKEN >

Hersteller:	Arlows
Kategorie:	T-STÜCKE
Artikelnummer:	AR8195

Produkteigenschaft	Wert
Farbe:	Blau
Ausführung:	Verbinder
Gewinde:	Dash 12 Dash 16
Winkel:	T-Stück
Artikelgewicht:	0,10 kg
