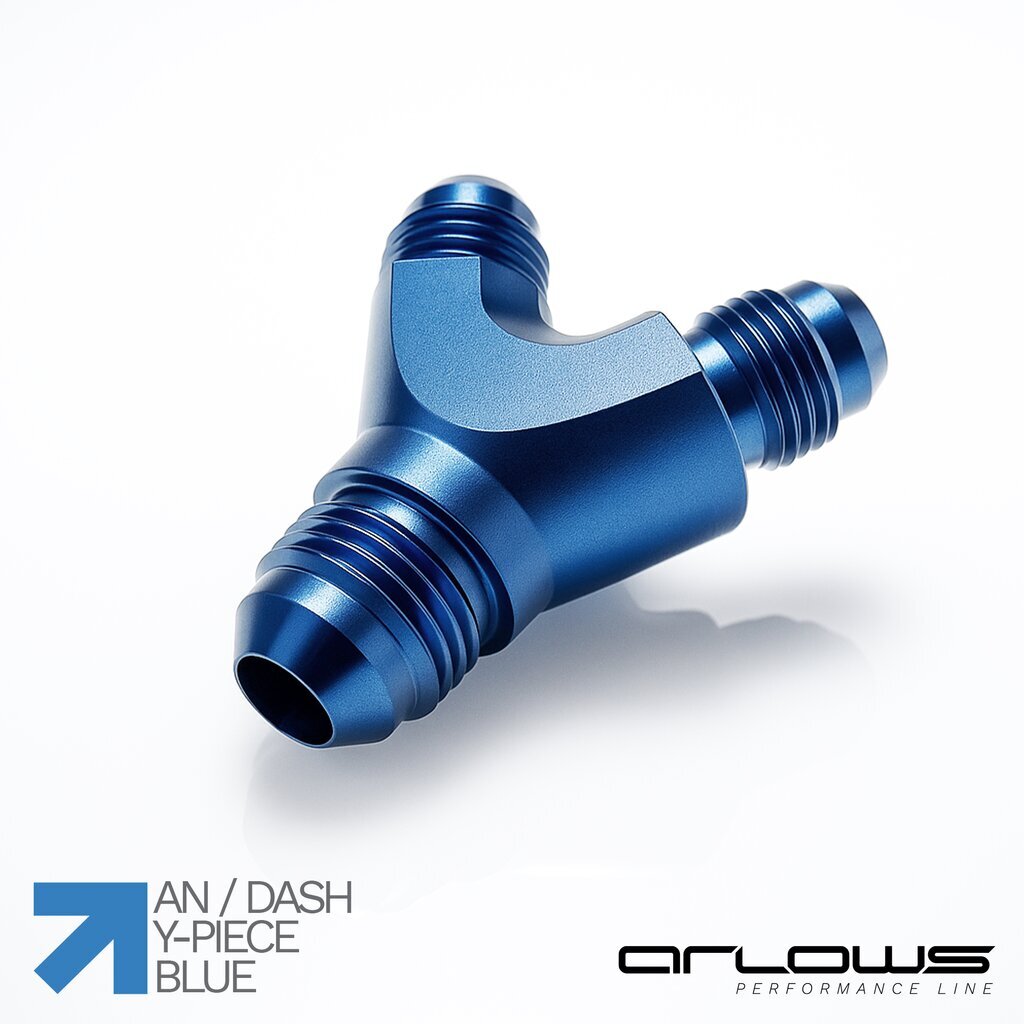

Arlows Y-Verteilerblock Alu 1x Dash 12/2x Dash 12
Drei Leitungsanschlüsse in Y-Form zusammenführen.
Der Aluminium-Y-Verteiler verbindet einen Anschluss mit zwei weiteren Leitungswegen. Die angegebene Anschlusskombination erleichtert die Planung einer passenden Verteilung. Diese Ausführung: Anschlusskombination: 1x Dash 12/2x Dash 12.
Vorteile im Überblick
Y-FÖRMIGE VERBINDUNG
Drei Anschlüsse ermöglichen das Verteilen oder Zusammenführen passender Leitungen.
CNC-GEFRÄSTES ALUMINIUM
Die Ausführung aus Aluminium mit blauer Eloxierung verbindet eine bearbeitete Anschlussgeometrie mit einer geschützten Oberfläche.
Technische Daten
| Anschlusskombination | 1x Dash 12/2x Dash 12 |
|---|---|
| Material | Aluminium, eloxiert |
| Farbe | Blau eloxiert |
| Artikelnummer | AR1423-1 |
Anwendungsgebiete
Für individuell ausgelegte Leitungsnetze, beispielsweise zur Einbindung zweier Kraftstoffpumpen in eine gemeinsame Ansaugleitung, sofern Querschnitte und Systemauslegung dafür geeignet sind.
Montage & Hinweise
Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.
Häufige Frage
Teilt der Y-Verteiler den Durchfluss automatisch gleichmäßig auf?
Nein. Die Verteilung hängt von Pumpen, Leitungswiderständen und der übrigen Systemauslegung ab. Der Verteiler ersetzt keine Regelung oder Rückschlagventile.
Leitungsaufbau vervollständigen
Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.
